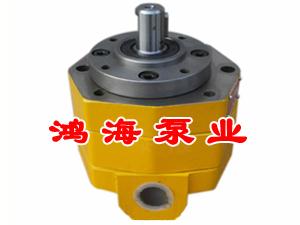

BB-B擺線齒輪泵
BB-B型擺線齒輪油泵是一種容積式內嚙合齒輪油泵，由于該泵結構簡單、噪音低、輸油平穩、高轉速、自吸性能好，廣泛適用于2.5MPa以下的液壓系統，亦可作為動力泵和潤滑泵。
產地：中國>河北>滄州>泊頭市
生產商：泊頭市鴻海泵業有限公司
電話：0317-8290769 8293851 8296494 8296495
傳真：0317-8300980
BB-B擺線齒輪泵詳細介紹
1、 產品用途 本系列齒輪泵適用于低壓液壓系統中，用以輸送粘度為1～ 8°礦物油，油溫在10℃～60℃，如液壓油、機械油、燃料油，轉速1450轉/分， 應用于機床、液壓機械、工程機械的液壓系統，作為系統的動力源，也可用于稀油站、冶金、礦山、石油、化工、紡織機械等設備中作輸油泵、潤滑泵、增加泵、燃油泵用，作潤滑泵用時或特殊條件下，也可以在100-1000轉/的低轉速狀態下使用。
2、結構特性： 2.1齒輪泵主要有泵體、齒輪、前蓋、后蓋、軸承、骨架油封等零部件組成。 2.2泵體、前、后蓋選用HT250灰鑄鐵，齒輪采用優質粉末冶金，泵軸選用40Cr結合鋼淬硬處理，軸承選用SF-1無油潤滑軸承或滾針軸承，密封采用雙唇丁睛橡膠(注：油液溫度在60℃-200℃時或輸送介質有腐蝕性時，訂貨時說明)，使齒輪泵工作性能穩定耐磨損，壽命長。3、泵的特點： 3.1體積小，重量輕，結構簡單，價格低，工作可靠。 3.2具有很好的自吸性，開機時無需灌油，首次使用也不需灌油。 3.3外泄漏擺線齒輪泵，可作雙向泵用，進油口和出油口隨軸的旋轉方向改變而改變，內泄漏泵不可以，只能作單向旋轉。 3.4安裝、使用、維護方便。 3.5如改制成內泄漏填料密封齒輪泵(型號BB-B※NH1)可以輸送膠水，油漆，涂料等有腐蝕性的價質。 3.6低轉速狀態下，更加適合輸送重油、高粘度液體。
4、安裝、操作及注意事項： 4.1安裝： a泵軸如與電機聯接，應采用彈性聯軸器，同心度應在0.1mm以內，用手旋轉聯軸器不得有過緊或輕重不均的現象。 b泵軸如與孔聯接，泵軸與孔的配合間隙應在0.02-0.03mm之間不許強行敲打，以免使泵軸卡死。 c泵的進油管徑不得小于或大于泵的進口直徑，進油管設計要盡可能短，彎路盡量少，出油管徑不得小于進油管徑的3/4。管道安裝前應將內壁用高壓油清洗干凈，不得存在硬顆粒雜物，進油管應安裝過濾器，過濾器的流量應是泵流量的二倍，進油管路部分的所有接頭密封要可靠，不得漏氣。 4.2操作： a點動電機，確認泵油的旋轉方向是否與標牌上箭頭指向相同。 b開機運轉后應檢查泵進出口壓力在泵的規定使用壓力范圍內。 c觀察泵在運轉過程中是否有異常聲音或過熱現象，如有要停機檢查。 4.3注意事項： a本系列泵不適用于輸送高度揮發或閃點低的液體，如酒精、苯等。 b本系列外泄漏齒輪泵可以反轉其進油口和出油口位置將隨旋轉方向改變而改變，本系列內泄漏齒輪泵則不可以反轉，用戶需要反轉泵時，訂貨時請注明：BB-B※※F(外泄漏)或BB-BN※※F(內泄漏)。
BB-B擺線齒輪泵性能參數：
型號 | 流量 L/min | 壓力 MPa | 轉速 r/min | 壓力脈動 MPa | 容積效率 µv% | 驅動功率 kw | |
BB-B BB-BY | 4 | 4 | 2.5 | 1500 | 0.15 | ≥ 80 | 0.21 |
6 | 6 | 0.31 | |||||
10 | 10 | 0.51 | |||||
BB-B BB-BY | 16 | 16 | ≥ 90 | 0.82 | |||
20 | 20 | 1.02 | |||||
25 | 25 | 1.30 | |||||
32 | 32 | 1.65 | |||||
BB-B BB-BY | 40 | 40 | ≥ 90 | 2.10 | |||
50 | 50 | 2.60 | |||||
63 | 63 | 3.30 | |||||
BB-B BB-BY | 80 | 80 | ≥ 90 | 4.10 | |||
100 | 100 | 5.10 | |||||
125 | 125 | 6.50 | |||||
技術規格
型號 | A | B | E | F | H | L | D | d | ф | b | M | K |
BB-B4 | 50 | 72 | 25 | 30 | 92 | 94 | ф 35 | ф 12 | ф 50 | 4 | M6 | Z 3/8” |
BB-B6 | 55 | 99 | ||||||||||
BB-B10 | 64 | 108 | ||||||||||
BB-B16 | 72 | 95 | 30 | 35 | 117 | 127 | ф 50 | ф 16 | ф 65 | 5 | M8 | Z 3/4” |
BB-B20 | 76 | 131 | ||||||||||
BB-B25 | 81 | 136 | ||||||||||
BB-B32 | 88 | 143 | ||||||||||
BB-B40 | 85 | 110 | 32 | 37 | 134 | 144 | ф 55 | ф 22 | ф 80 | 6 | M8 | Z 3/4” |
BB-B50 | 90 | 149 | ||||||||||
BB-B63 | 97 | 156 | ||||||||||
BB-B80 | 102 | 130 | 40 | 40 | 154 | 175 | ф 70 | ф 30 | ф 95 | 8 | M8 | 進 Z1 1/4” |
BB-B100 | 109 | 182 | ||||||||||
BB-B125 | 118 | 191 | 出 Z1” |
